Wer einen Mittelspannungstransformator plant oder beschafft, stößt schnell auf zwei zentrale Fragen:
Welche Größe brauche ich? und Welche Leistung ist die richtige?
Die korrekte Auswahl von Größe und Leistung von Mittelspannungstransformatoren ist entscheidend für Effizienz, Betriebssicherheit und Wirtschaftlichkeit einer elektrischen Anlage. Dieser Artikel erklärt die Zusammenhänge einfach, praxisnah und verständlich – inklusive häufig gestellter Fragen.
Was bedeutet „Größe“ bei Mittelspannungstransformatoren?
Die Größe eines Mittelspannungstransformators beschreibt nicht nur seine äußeren Abmessungen, sondern ist das Ergebnis mehrerer technischer Faktoren:
- Nennleistung (kVA / MVA)
- Bauart (Gießharz oder Öl)
- Kühlung
- Isolationsklasse
- Geräuschpegel
- Zusatzkomponenten (Gehäuse, Lüfter, Schutzsysteme)
Je höher die Leistung und je anspruchsvoller die Anforderungen, desto größer und schwerer ist der Transformator.
Leistung von Mittelspannungstransformatoren – die wichtigste Kennzahl
Die Mittelspannungstrafo Leistung wird in Kilovoltampere (kVA) oder Megavoltampere (MVA) angegeben und beschreibt, wie viel elektrische Leistung der Transformator übertragen kann. Die technischen Daten zu MS Gießharztransformatoren finden Sie umfassend und übersichtlich auf unserer Plattform.
Typische Leistungsbereiche:
- Kleine Anlagen: ca. 100–630 kVA
- Gewerbe & Industrie: 800–2.500 kVA
- Großindustrie & Energieversorgung: 3.000 kVA bis mehrere MVA
Die Leistung bestimmt:
- die Dimension des Kerns
- die Wicklungsquerschnitte
- die Wärmeentwicklung
- die Kühlanforderungen
Zusammenhang zwischen Leistung und Größe
Grundsätzlich gilt:
Je höher die Leistung, desto größer der Transformator.
Allerdings beeinflussen weitere Faktoren die tatsächliche Baugröße:
- Gießharztransformatoren sind kompakter als Öltransformatoren
- Höhere Effizienzklassen benötigen mehr Material
- Geräuschreduzierte Ausführungen sind größer
- Zusätzliche Isolationsreserven vergrößern den Transformator
Daher können zwei Transformatoren mit gleicher Leistung unterschiedliche Abmessungen haben.
Gießharz- vs. Öltransformatoren – Unterschiede bei Größe und Leistung
Gießharztransformatoren für Mittelspannung
- Kompaktere Bauweise
- Ideal für Innenräume
- Leistungen meist bis ca. 3–4 MVA
- Geringerer Platzbedarf

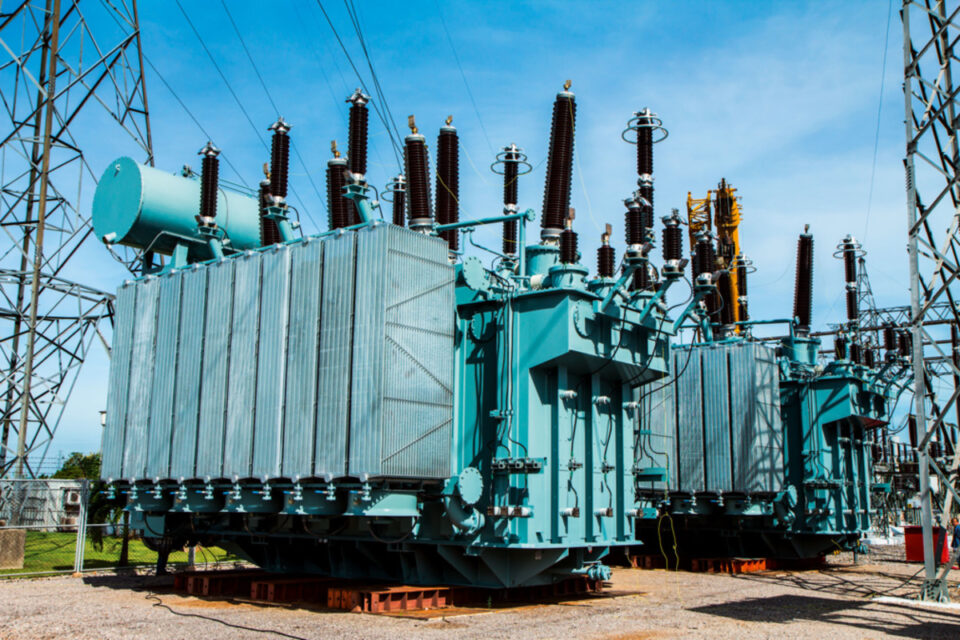

Öltransformatoren für Mittelspannung
- Größer und schwerer
- Sehr gut für hohe Leistungen geeignet
- Leistungen bis weit über 10 MVA
- Meist Außenaufstellung
Die Wahl der Bauart beeinflusst also direkt die Mittelspannungstransformatoren Größen.
Wie wird die richtige Leistung ermittelt?
Bei der Auslegung eines Trafo Mittelspannung Niederspannung werden mehrere Punkte berücksichtigt:
- Summe aller angeschlossenen Verbraucher
- Gleichzeitigkeitsfaktor
- Anlaufströme (z. B. Motoren)
- Lastreserven für zukünftige Erweiterungen
- Betriebsdauer und Lastprofil
Eine professionelle Lastberechnung verhindert Über- oder Unterdimensionierung.
Warum Überdimensionierung problematisch ist
Ein zu großer Mittelspannungstrafo:
- ist teurer in der Anschaffung
- verursacht höhere Leerlaufverluste
- arbeitet ineffizient im Teillastbetrieb
- benötigt mehr Platz
Ziel ist immer eine bedarfsgerechte Dimensionierung.
Typische Einsatzgrößen nach Anwendungsbereich
- Bürogebäude & Gewerbe: 400–1.000 kVA
- Industrieanlagen: 1.250–2.500 kVA
- Rechenzentren: 1.600–3.000 kVA
- Energieversorger & Umspannwerke: mehrere MVA
Diese Werte dienen nur als Orientierung – jede Anlage ist individuell.
Einfluss von Größe und Leistung auf die Kosten
Die Mittelspannungstrafo Kosten steigen mit:
- höherer Leistung
- größerer Bauform
- höherer Effizienzklasse
- Sonderanfertigungen
Gleichzeitig senkt ein optimal dimensionierter Transformator langfristig die Betriebskosten durch geringere Verluste.
FAQs – Häufig gestellte Fragen zu Größen und Leistungen von Mittelspannungstransformatoren
Was ist wichtiger – Größe oder Leistung?
Die Leistung ist ausschlaggebend. Die Größe ergibt sich aus der benötigten Leistung und den technischen Anforderungen.
Wie groß ist ein typischer Mittelspannungstransformator?
Je nach Leistung können die Abmessungen von unter 1 m Länge bis zu mehreren Metern reichen.
Kann ein Mittelspannungstrafo später erweitert werden?
Nein, die Leistung ist fest ausgelegt. Für Erweiterungen muss der Trafo größer dimensioniert oder ersetzt werden.
Welche Rolle spielt der Aufstellungsort?
Innenaufstellungen erfordern kompakte, sichere Bauformen – meist Gießharztransformatoren. Außenaufstellungen erlauben größere Öltransformatoren.
Gibt es Standardgrößen bei Mittelspannungstransformatoren?
Ja, es gibt genormte Leistungsstufen (z. B. 400, 630, 1.000, 1.600 kVA), jedoch sind Sondergrößen möglich.
Wie finde ich die richtige Leistung für mein Unternehmen?
Durch eine professionelle Lastanalyse und Beratung vor dem Mittelspannungstransformator kaufen.
Beeinflusst die Effizienzklasse die Größe?
Ja, höhere Effizienz bedeutet oft größere Kerne und damit größere Abmessungen.
Mittelspannungstransformatoren Größen und Leistungen sind eng miteinander verknüpft und müssen sorgfältig auf den jeweiligen Anwendungsfall abgestimmt werden. Eine korrekt gewählte Leistung sorgt für hohe Effizienz, niedrige Betriebskosten und lange Lebensdauer. Unternehmen, die frühzeitig planen und fachkundig beraten lassen, vermeiden teure Fehlentscheidungen und sichern sich eine zuverlässige Energieversorgung.
