Umspannwerke sind ein zentraler Bestandteil der elektrischen Energieversorgung und bilden die Schnittstelle zwischen verschiedenen Spannungsebenen. Sie sorgen dafür, dass Strom sicher transportiert und verteilt werden kann. Durch ihre zentrale Rolle gehören sie jedoch auch zur kritischen Infrastruktur, bei der höchste Sicherheitsanforderungen gelten.

Ein besonderes Risiko in Umspannwerken geht von ölgekühlten Transformatoren aus. Das Transformatorenöl ist zwar für Kühlung und Isolation notwendig, kann im Störfall jedoch eine erhebliche Brandlast darstellen. Kommt es zu einem technischen Defekt, Kurzschluss oder einer Überhitzung, kann sich ein Brand schnell entwickeln und große Schäden verursachen.

Moderne Brandschutzkonzepte setzen deshalb auf innovative Auffang- und Löschsysteme, die sowohl Umwelt- als auch Brandschutz kombinieren. Diese Systeme arbeiten häufig automatisiert oder passiv und sind darauf ausgelegt, Schäden bereits im Entstehungsstadium zu verhindern oder deutlich zu begrenzen.

Warum Brandschutz in Umspannwerken so wichtig ist

Umspannwerke bündeln große Energiemengen und enthalten zahlreiche potenzielle Gefahrenquellen:

Leistungstransformatoren mit Ölfüllung
Hochspannungs-Schaltanlagen
Kabelsysteme mit hoher Energiedichte
Steuer- und Schutztechnik
Hilfsenergie- und Kühlsysteme

Ein Brand kann sich in solchen Anlagen sehr schnell ausbreiten und weitreichende Folgen haben:

großflächige Stromausfälle
Ausfall kritischer Infrastruktur
hohe Reparaturkosten
Umweltbelastungen durch Öl
lange Wiederinbetriebnahmezeiten

Schritt 1: Risikoanalyse des Umspannwerks

Der erste Schritt im Brandschutzkonzept ist eine umfassende Risikoanalyse.

Dabei werden folgende Aspekte untersucht:

Art und Größe der Transformatoren
vorhandene Ölmenge
räumliche Anordnung der Anlagen
elektrische Lastverteilung
mögliche Brandquellen
externe Gefährdungen wie Wetter oder Umwelteinflüsse

Ziel ist es, alle potenziellen Risiken frühzeitig zu identifizieren.

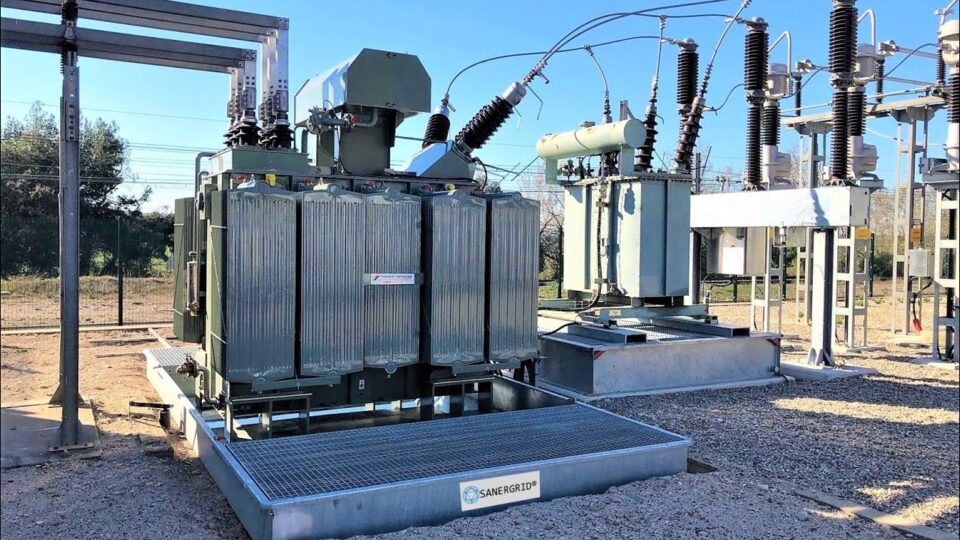

Schritt 2: Planung der Auffangsysteme

Im nächsten Schritt wird das Konzept für Ölauffangsysteme entwickelt.

Wichtige Planungsaspekte sind:

maximale mögliche Leckagemenge
Fließwege von austretendem Öl
Untergrundbeschaffenheit
Entwässerungssysteme
Trennung von Regenwasser und Öl

Die Auffangsysteme müssen so ausgelegt sein, dass sie im Schadensfall das gesamte Transformatorenöl sicher aufnehmen können.

Schritt 3: Auswahl innovativer Auffangtechnologien

Moderne Umspannwerke setzen zunehmend auf spezialisierte Auffanglösungen.

Dazu gehören:

selbstlöschende Auffangwannen
ölabscheidende Rückhaltesysteme
kombinierte Öl- und Wassertrennsysteme
hitzebeständige Auffangkonstruktionen

Diese Systeme verhindern nicht nur Umweltverschmutzung, sondern tragen auch zur Brandbegrenzung bei. Der Brandschutz für Umspannwerke sorgt für Stabilität, und der Brandschutz für Umspannwerke verhindert Großschäden.

Schritt 4: Integration von passivem Brandschutz

Ein wichtiger Bestandteil moderner Systeme ist der passive Brandschutz.

Dieser umfasst:

Reduzierung der Sauerstoffzufuhr
Begrenzung der Brandfläche
hitzebeständige Materialien
konstruktive Trennung von Gefahrenzonen

Passive Systeme arbeiten ohne externe Energie und sind daher besonders zuverlässig.

Schritt 5: Einbau aktiver Löschsysteme

Zusätzlich zu passiven Maßnahmen kommen häufig aktive Löschsysteme zum Einsatz.

Typische Systeme sind:

Wassernebelanlagen zur Kühlung
Schaumlöschanlagen zur Isolation brennender Flüssigkeiten
Gaslöschsysteme für geschlossene Bereiche
spezielle Transformatorlöschanlagen

Diese Systeme werden automatisch aktiviert, sobald ein Brand erkannt wird.

Schritt 6: Installation von Frühwarnsystemen

Frühwarnsysteme spielen eine zentrale Rolle im vorbeugenden Brandschutz.

Sie überwachen kontinuierlich:

Temperaturentwicklung
Gasbildung im Transformatorenöl
elektrische Lastzustände
Druckverhältnisse im System

Durch frühzeitige Erkennung können kritische Situationen verhindert werden.

Schritt 7: Kombination von Auffang- und Löschsystemen

Der höchste Sicherheitsstandard wird durch die Kombination verschiedener Systeme erreicht.

Ein integriertes Konzept umfasst:

Ölauffangsysteme zur Umweltabsicherung
passive Brandschutzstrukturen zur Begrenzung
aktive Löschsysteme zur Brandbekämpfung
digitale Überwachung zur Früherkennung

Diese Kombination sorgt für mehrschichtigen Schutz.

Schritt 8: Umsetzung im Innen- und Außenbereich

Umspannwerke bestehen häufig aus Innen- und Außenbereichen, die unterschiedliche Anforderungen haben.

Innenbereich

eingeschränkter Platz
erhöhte Brandschutzanforderungen
kontrollierte Belüftung
Integration in Gebäudestrukturen

Außenbereich

Witterungseinflüsse
Frost und Hitze
Regen- und Oberflächenwasser
mechanische Belastungen

Die Systeme müssen an beide Umgebungen angepasst werden.

Schritt 9: Inbetriebnahme und Sicherheitsprüfung

Nach der Installation erfolgt eine umfassende Prüfung:

Dichtigkeit der Auffangsysteme
Funktion der Löschanlagen
Reaktionszeit der Sensorik
Integration aller Komponenten

Erst nach erfolgreicher Prüfung wird das System freigegeben.

Schritt 10: Wartung und regelmäßige Kontrolle

Auch moderne Systeme benötigen regelmäßige Wartung:

Sichtprüfung der Auffangwannen
Kontrolle der Löschmittel
Funktionsprüfung der Sensoren
Reinigung und Instandhaltung

Eine regelmäßige Wartung stellt die langfristige Sicherheit sicher.

Vorteile innovativer Auffang- und Löschsysteme

Hohe Betriebssicherheit

Die Kombination verschiedener Systeme reduziert das Gesamtrisiko deutlich.

Schnelle Reaktion im Notfall

Automatische Systeme reagieren ohne Verzögerung auf kritische Zustände.

Schutz der Umwelt

Austretendes Öl wird zuverlässig zurückgehalten und kontrolliert.

Reduzierung von Brandschäden

Brände werden frühzeitig begrenzt oder vollständig unterdrückt.

Wirtschaftliche Vorteile

geringere Reparaturkosten
reduzierte Ausfallzeiten
Schutz teurer Anlagen

Schutz kritischer Infrastruktur

Umspannwerke bleiben auch im Störfall funktionsfähig oder können schneller wiederhergestellt werden.

Bedeutung für moderne Energieversorgung

Mit dem Ausbau erneuerbarer Energien steigen Anzahl und Bedeutung von Umspannwerken weltweit.

Neue Herausforderungen entstehen durch:

höhere Netzlasten
dezentrale Energieeinspeisung
komplexere Netzstrukturen
strengere Sicherheitsanforderungen

Innovative Brandschutzsysteme sind daher ein zentraler Bestandteil moderner Energieinfrastruktur.

Fazit

Brandschutz in Umspannwerken erfordert ein durchdachtes Zusammenspiel aus Auffangsystemen, Löschtechnik und Überwachung. Moderne innovative Systeme bieten eine effektive Kombination aus Umwelt- und Brandschutz und tragen entscheidend zur Sicherheit kritischer Infrastruktur bei.

Durch die schrittweise Planung, Installation und Integration verschiedener Schutzmechanismen lassen sich Risiken deutlich reduzieren. Besonders wirksam ist die Kombination aus passiven und aktiven Systemen, die sowohl präventiv als auch reaktiv arbeiten.

Damit bilden innovative Auffang- und Löschsysteme die Grundlage für einen sicheren, stabilen und zukunftsfähigen Betrieb moderner Umspannwerke.
